減速器是連接動力源（如電機）與執行機構的中間裝置，屬于動力傳達機構。其核心功能是通過齒輪等傳動部件組成的速度轉換器，將動力源的高轉速降低至執行機構所需的低轉速，同時增大輸出轉矩，從而滿足不同場景的動力需求。
工業機器人核心部件之諧波減速器
諧波齒輪傳動由美國發明家C.W.Musser于1955年首創，這一傳動技術突破了傳統剛性構件的機械傳動模式，通過柔性構件的彈性變形實現動力傳遞，因其運行時柔性構件的彈性變形呈現對稱諧波形態而得名。諧波減速器正是基于該技術發展而來的傳動裝置。
諧波齒輪減速器的核心構造包含三大基礎構件：
剛輪：帶有內齒圈的剛性齒輪，通常固定或作為機架；
柔輪：帶有外齒圈的柔性齒輪，可產生可控彈性變形；
波發生器：驅動柔輪產生周期性彈性變形的關鍵部件。

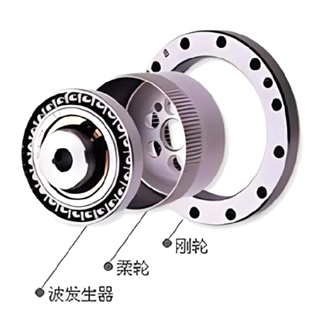

圖：諧波減速器結構示意圖
其工作原理為：波發生器通過旋轉或直線運動，使柔輪產生徑向彈性變形波，變形后的柔輪外齒與剛輪內齒在特定區域嚙合，隨著波發生器的運動，嚙合區域依次改變，從而實現柔輪與剛輪之間的相對運動，完成運動和動力的傳遞。這種依靠柔性構件彈性變形的傳動方式，賦予了諧波減速器傳統剛性傳動難以企及的獨特性能。
諧波減速器的典型應用場景為輕負載領域。它憑借傳動比大、精度高、體積小及重量輕等優勢，成為精密傳動場景的理想選擇，但同時也存在傳遞扭矩較小、傳動效率偏低、柔輪使用壽命有限且輸入轉速受限等特點。
基于上述特性，諧波減速器主要適用于小型機器人關節，如小臂、腕部、手部等對負載要求較低但需精準控制的部位。諧波減速器還適用于協作機器人的大部分動力關節中，諧波減速器的輕量化與高精度特性可充分滿足作業需求，尤其適合 3C 制造、半導體、醫療器械等對空間精度要求高但負載壓力較小的行業。
